클린룸 오염제어를 위한 에어샤워(Air Shower)의 원리와 효율 관리

1. 에어샤워의 정의와 클린룸 오염제어 역할

핵심 요약(목차형)

• 작업자·물품 표면 부착 파티클 제거 설비
• 클린룸 출입 전 최종 오염 차단 단계
• 인적 오염원(Human Contamination) 저감 핵심 장치

클린룸 오염제어를 위한 에어샤워(Air Shower)는 클린룸 출입 시 작업자 또는 반입 물품 표면에 부착된 미세 입자를 고속의 여과 공기로 제거하는 오염제어 설비다. 클린룸 오염원의 상당 부분은 작업자의 의복, 피부, 신발 등에서 기인하며, 에어샤워는 이러한 인적 오염원을 물리적으로 제거하는 마지막 방어선 역할을 수행한다.

일반적으로 에어샤워는 전실(Gowning Room)과 청정구역 사이에 설치되며, 단순한 출입 통로가 아니라 청정도 유지에 직접적으로 기여하는 공정 설비로 분류된다. 특히 반도체, 디스플레이, 바이오·제약 GMP 클린룸에서는 에어샤워 성능이 전체 청정도 유지 수준에 영향을 미친다.

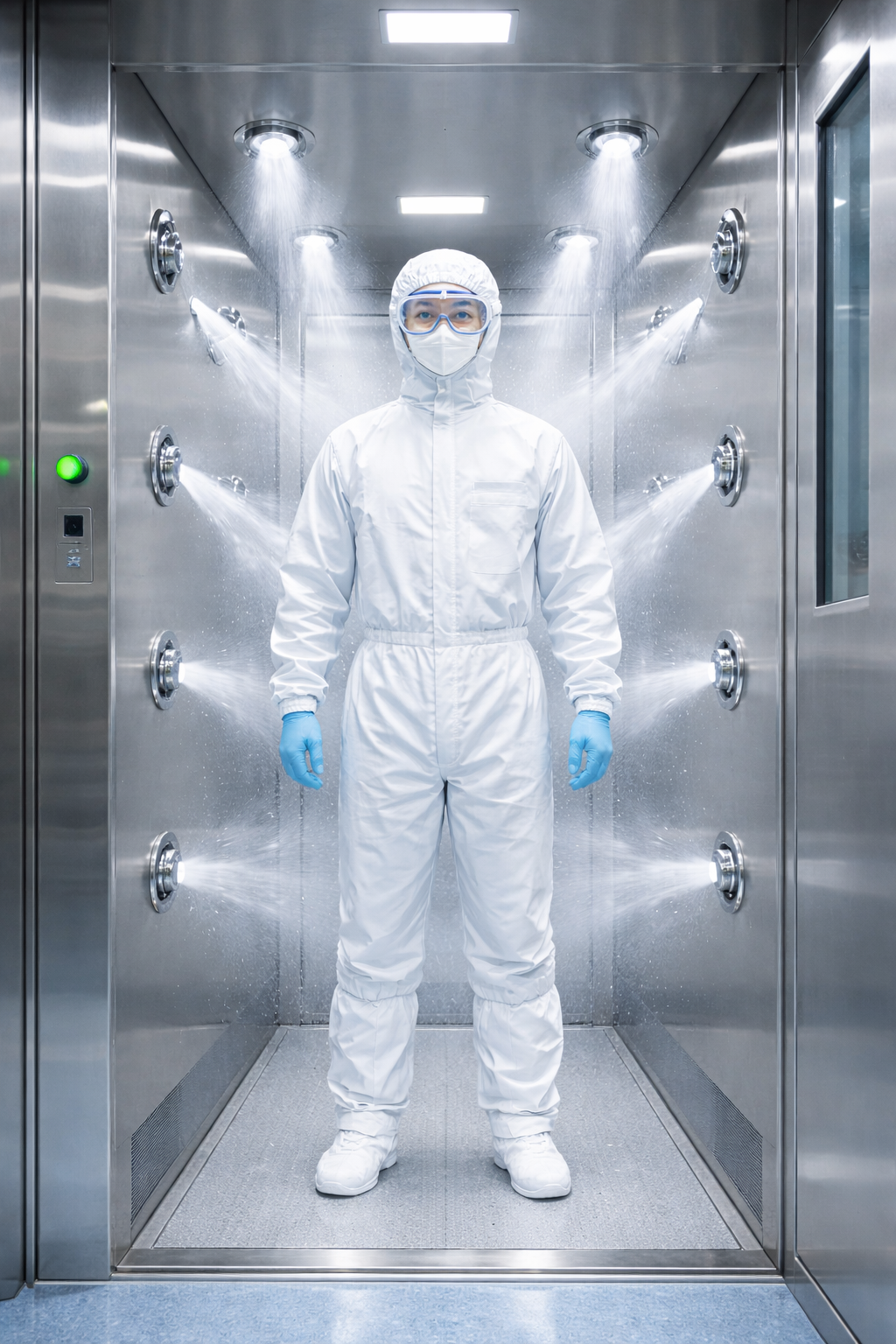

클린룸 오염제어를 위한 사람이 에어샤워하는 모습을 형상화한 그림

2. 에어샤워 작동 원리와 공기 흐름 메커니즘

핵심 요약(목차형)

• HEPA/ULPA 필터 여과 공기 사용
• 고속 분사로 파티클 탈락 유도
• 하부 회수 구조로 재비산 방지

클린룸 오염제어을 위한 에어샤워의 기본 원리는 고속의 청정 공기를 작업자 표면에 분사하여 파티클을 탈락시키는 것이다. 내부에서는 FFU 또는 송풍기가 작동하여 공기를 흡입한 뒤, HEPA 또는 ULPA 필터를 통해 여과된 공기를 노즐을 통해 분사한다.

분사된 공기는 의복 표면, 주름, 신발 주변의 파티클을 탈락시키며, 떨어진 입자는 바닥 또는 측면 흡입구를 통해 회수된다. 이 과정에서 중요한 것은 공기 흐름이 순환 구조를 형성하여 탈락된 파티클이 다시 부착되지 않도록 설계되는 것이다.

일반적으로 분사 속도는 20~30 m/s 범위로 설계되며, 이는 인체 안전성과 파티클 제거 효율을 동시에 고려한 값이다. 공기 흐름이 불균일하거나 사각지대가 발생할 경우, 에어샤워의 실질적인 제거 효율은 급격히 저하된다.

3. 에어샤워 구성 요소와 설계 기준

핵심 요약(목차형)

• 노즐 배열과 분사 각도 중요
• 인터락 도어로 오염 역류 방지
• 체류 시간(Time Setting) 설계 필요

클린룸 오염제어 위한 에어샤워는 단순한 박스형 설비가 아니라 여러 구성 요소가 유기적으로 작동해야 성능을 확보할 수 있다. 주요 구성 요소는 송풍기, HEPA/ULPA 필터, 분사 노즐, 회수 덕트, 인터락 도어, 제어 패널 등으로 이루어진다.

노즐은 측면 및 상부에 배치되며, 인체 전면·측면·하부까지 고르게 분사되도록 각도가 설정된다. 또한 출입문은 반드시 인터락 구조로 설계되어 한쪽 문이 열리면 반대편 문이 열리지 않도록 하여 차압 붕괴와 외부 오염 유입을 방지한다.

아래 표는 에어샤워 주요 설계 항목과 일반적인 기준을 정리한 것이다.

설계	항목일반 기준
분사 풍속	20~30 m/s
체류 시간	10~30초
필터 등급	HEPA 또는 ULPA
도어 구조	전자식 인터락
설치 위치	전실–청정구역 사이

4. 에어샤워 효율을 저해하는 주요 문제 요인

관리 포인트 요약

• 필터 성능 저하
• 노즐 막힘 및 분사 불균형
• 사용 절차 미준수

에어샤워의 효율은 설치 후 자동으로 유지되지 않는다. 가장 빈번한 문제는 HEPA/ULPA 필터의 차압 상승 및 성능 저하다. 필터가 오염되면 풍량이 감소하고 분사 속도가 기준 이하로 떨어져 파티클 제거율이 급감한다.

또한 노즐 내부에 이물질이 축적되면 분사 각도와 풍속 분포가 불균형해져 사각지대가 발생한다. 이 경우 작업자 특정 부위에서는 충분한 세정 효과가 나타나지 않는다.

운영 측면에서는 작업자가 체류 시간을 임의로 단축하거나, 에어샤워 내부에서 불필요한 동작을 반복하는 것도 효율 저하의 원인이 된다. 에어샤워는 클린룸 오염제어 및 설비 성능뿐 아니라 표준 운영 절차(SOP) 준수 여부에 따라 실제 효과가 크게 달라진다.

5. 에어샤워 효율 관리 전략과 검증 방법

관리 전략 요약

• 정기 풍속·풍량 측정
• 필터 차압 모니터링
• 출입 로그 및 인터락 점검

클린룸 오염제어 위한 에어샤워 효율 관리를 위해서는 정기적인 성능 검증이 필수적이다. 대표적인 관리 항목은 분사 풍속 측정, 풍량 균일도 확인, 필터 차압 기록이다. 이를 통해 설계 성능 대비 실제 운전 상태를 객관적으로 평가할 수 있다.

또한 에어샤워 사용 로그를 통해 출입 빈도, 체류 시간, 인터락 이상 여부를 분석하면 운영상 문제를 조기에 발견할 수 있다. GMP 또는 고등급 클린룸에서는 에어샤워 역시 청정도 관리 설비의 일부로서 밸리데이션 대상에 포함된다.

결론적으로 에어샤워는 단순한 출입 보조 장치가 아니라, 작업자 오염을 제어하는 핵심 설비이며, 설계·운영·유지관리 전 과정이 체계적으로 관리될 때 클린룸 전체 청정도 유지에 실질적인 기여를 할 수 있다.

6. 클린룸 에어샤워(Air Shower) 관리 체크시트

클린룸 오염제어 위한 에어샤워 점검 체크리스트

점검 항목	점검 내용	기준/확인 사항	이상 시 조치
전원·운전 상태	작동 여부, 패널 경고 등	정상 ON, 경고 없음	즉시 유지보수 연락
송풍 풍속	출구 노즐 풍속 확인	일반적으로 18–25 m/s 수준	필터 점검·팬 이상 확인
노즐 상태	막힘/손상 여부	먼지·이물 무	청소 또는 노즐 교체
필터 상태(프리/HEPA)	차압, 오염도 확인	차압 상승 시 교체 기준 도달 여부	필터 교체, 기록 남김
타이머 설정	송풍 시간 적정여부	규정 값 유지(보통 10–20초)	SOP 기준대로 재설정
출입 도어 인터락	양문 동시 개방 여부	인터락 정상 작동	도어 센서 점검
센서 작동(근접/체감)	인체 감지 여부	입실 시 자동 작동	센서 청소 혹은 교체
내부 청결	바닥/벽/노즐 표면 오염	먼지·헤어·종이 없음	청소 후 기록
소음 및 진동	평상 수준 여부	가혹 소음·진동 없음	팬/모터 점검
조명 상태	밝기 및 점등 여부	전등 점등 및 깜박임 없음	조명 교체
주간/월간 점검 기록	점검 내용 문서화	점검표와 기록 일치	미기록 시 즉시 보완
운영자 행동 준수	정해진 자세 유지 여부	정지 상태, 회전 준수	교육 재실시

활용 팁

• 일일 점검: 전원, 작동 여부, 인터락, 청결
• 주간 점검: 풍속, 노즐, 소음
• 월간 점검: 필터 상태, 차압, 타이머, 센서
• 교체 기록: 필터·노즐 교체는 반드시 날짜/사유 문서화

 핵심 메시지

에어샤워는 장비보다 관리와 기록이 더 중요하다.

점검 체크리스트는 오염원 유입 차단의 품질 보증서 역할을 한다.
