클린룸 오염제어 - 차압·온도·습도 모니터링 시스템 선택법

클린룸 차압·온도·습도 모니터링 시스템 선택법에 대하여 알아보기

클린룸 운영에서 차압·온도·습도는 미생물·입자 오염을 통제하는 핵심 환경 변수이며, 어느 하나라도 허용 범위를 벗어나면 생산 품질뿐 아니라 공정 안정성까지 위협할 수 있다. 이 변수들은 독립적으로 관리되는 것이 아니라 공기 흐름과 설비 특성에 따라 상호 영향을 미치는 대표적 연계 제어 대상이다. 예를 들어 차압 손실은 외부 오염 유입을 유발하고, 온도 변화는 작업자 행동·기류 속도·장비 발열을 통해 습도까지 흔들 수 있다.

따라서 환경 모니터링 시스템은 단순히 수치를 기록하는 설비 모니터링 장비가 아니라, 실시간 데이터 기반으로 품질 상태를 증명하고 이상을 조기에 탐지하는 품질 보증 도구로 설계해야 한다. 이를 위해서는 센서의 정확도, 신뢰도, 장기 안정성, 데이터 무결성 확보 능력, 알람 통보 체계가 시스템 선정의 핵심 고려 기준이 된다. 특히 제약·바이오·무균 제조 등 규제가 적용되는 산업에서는 IQ/OQ/PQ 검증 가능성, 감사 추적(Audit Trail), 데이터 변경 방지 기능이 시스템 적합성을 결정하며, 이를 충족하지 못하는 시스템은 설치 의미가 없다.



● 클린룸 환경 변수는 미생물·입자 오염을 제어하는 핵심 관리 요소
● 차압·온도·습도는 독립 요소가 아닌 상호 연계된 제어 대상
● 모니터링 시스템은 설비 감시가 아닌 품질 보증 수단으로 설계되어야 함
● 센서 정확도·데이터 무결성·알람 체계가 시스템 선택의 핵심 기준
● 규제 산업에서는 검증 가능성과 추적성이 시스템 적합성을 결정함

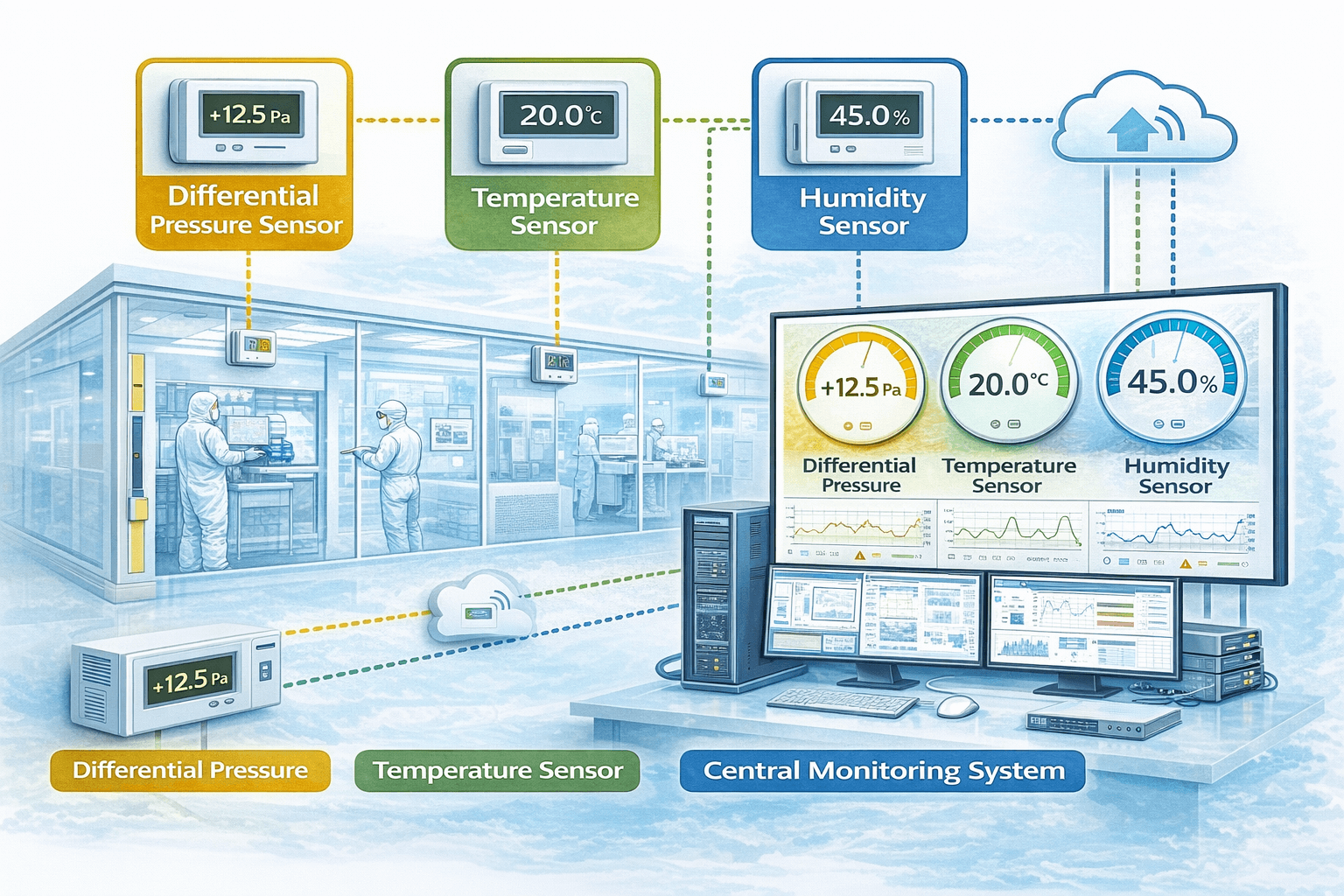

클린룸 내 차압, 온도, 습도 센서가 중앙 모니터링 시스템과 연동되는 환경 제어 개념도

1. 클린룸 환경 모니터링의 기술적 의미와 관리 범위

● 차압·온도·습도는 클린룸 청정도 유지의 물리적 기반
● 환경 변수는 오염 발생 가능성을 사전에 억제하는 제어 수단
● 실시간 모니터링은 사후 대응이 아닌 예방 관리 목적
● 국제 규격은 환경 모니터링을 필수 관리 항목으로 규정

클린룸에서 차압, 온도, 습도는 단순한 쾌적성 지표가 아니라 오염 제어의 근본적인 물리 조건을 형성하는 핵심 변수이다. 차압은 외부 오염 공기의 유입을 차단하는 장벽 역할을 수행하며, 온도와 습도는 공기 밀도, 기류 안정성, 미생물 증식 가능성에 직접적인 영향을 미친다. 이들 변수는 독립적으로 관리되는 요소가 아니라 상호 연계된 시스템 변수로 작용하며, 하나의 항목이 이탈할 경우 전체 청정 환경의 안정성이 저하될 수 있다.

국제 표준인 ISO 14644, EU GMP Annex 1, FDA 가이드라인에서는 클린룸 환경 조건을 지속적으로 감시하고 기록할 것을 명시하고 있으며, 이는 환경 모니터링이 단순 운영 관리가 아니라 품질 보증 체계의 일부임을 의미한다. 따라서 모니터링 시스템은 값의 표시 기능을 넘어, 이상 발생을 조기에 감지하고 장기적인 환경 안정성을 검증할 수 있는 구조로 설계되어야 한다.

2. 클린룸 차압 모니터링 시스템 선택 기준

● 차압은 오염 전이 방향을 제어하는 핵심 변수
● 구역 간 압력 차 유지가 설계 의도를 구현
● 센서 분해능과 장기 안정성이 중요
● 알람 설정은 공정 위험도 기반으로 설계되어야 함

차압 모니터링은 클린룸 설계 개념이 실제 운영 환경에서 구현되고 있는지를 확인하는 가장 직접적인 지표이다. 양압 클린룸의 경우 외부 또는 저청정 구역으로부터 고청정 구역을 보호하기 위해 일정 수준 이상의 압력 차가 지속적으로 유지되어야 하며, 이 값은 설계 단계에서 명확히 정의된다. 차압 모니터링 시스템은 이러한 설계 기준이 시간의 경과, 설비 노후, 출입 빈도 증가에도 불구하고 안정적으로 유지되는지를 검증하는 역할을 수행한다.

시스템 선택 시에는 센서의 최소 측정 단위와 장기 드리프트 특성이 중요하다. 클린룸에서는 수 Pa 단위의 미세한 압력 변화도 공기 흐름 방향에 영향을 미칠 수 있으므로, 낮은 압력 범위에서도 안정적인 반복성을 확보할 수 있는 센서가 요구된다. 또한 알람 기준은 단순 상·하한 설정이 아니라, 공정 특성과 오염 민감도를 고려하여 단계적으로 설정되어야 하며, 이는 불필요한 경보 발생과 실제 위험 상황을 구분하는 데 중요한 요소가 된다.

3. 온도 모니터링 시스템의 공정 연계 고려사항

● 온도는 작업자·설비·공정 안정성에 동시에 영향
● 공기 흐름과 입자 거동에 간접적 영향
● 센서 위치 선정이 데이터 신뢰성을 좌우
● 장기 데이터 분석을 통한 경향 관리가 중요

클린룸 내 온도는 단순히 작업 환경의 쾌적성을 유지하기 위한 요소가 아니라, 공정 장비의 열 안정성, 재료 특성, 공기 흐름 패턴에 영향을 미치는 중요한 관리 변수이다. 특히 반도체, 바이오, 제약 공정에서는 온도 변화가 제품 특성에 직접적인 영향을 줄 수 있으므로, 허용 범위 이탈은 곧 품질 리스크로 이어질 수 있다.

온도 모니터링 시스템을 선택할 때는 센서 정확도뿐 아니라 설치 위치의 적절성이 중요하다. 공조기 토출부 인근, 장비 발열 영향 구간, 작업자 체류 구역 등 서로 다른 환경 조건이 존재하므로, 단일 지점 측정은 전체 환경을 대표하기 어렵다. 따라서 온도 데이터는 공간 분포를 고려한 다점 측정 구조로 구성되어야 하며, 장기적인 데이터 축적을 통해 계절 변화나 설비 운전 조건 변화에 따른 경향 분석이 가능해야 한다.

4. 습도 모니터링과 미생물·정전기 관리의 연관성

● 습도는 미생물 증식 가능성과 직접 연관
● 정전기 발생 억제 측면에서도 중요
● 고정밀 센서와 주기적 교정 필수
● 공정 특성에 따른 목표 범위 설정 필요

습도는 클린룸 환경 관리 변수 중 가장 간과되기 쉬운 항목이지만, 미생물 오염과 정전기 발생이라는 두 가지 주요 리스크와 밀접하게 연결되어 있다. 상대습도가 과도하게 높아질 경우 미생물 증식 환경이 형성될 수 있으며, 반대로 지나치게 낮은 습도는 정전기 발생 가능성을 증가시켜 제품 손상이나 작업 안전 문제를 유발할 수 있다.

습도 모니터링 시스템은 온·습도 복합 센서 형태로 구성되는 경우가 많으나, 습도 센서는 구조적 특성상 장기 사용 시 감도 저하가 발생할 수 있다. 따라서 시스템 선택 시에는 센서 교체 및 교정 용이성, 장기 안정성, 데이터 신뢰성이 중요한 평가 요소가 된다. 또한 습도 관리 목표 범위는 일반적인 권장값이 아니라, 공정 특성, 사용 자재, 규제 요구사항을 종합적으로 고려하여 설정되어야 한다.

5. 통합 모니터링 시스템과 데이터 무결성 확보 전략

● 개별 센서가 아닌 통합 시스템 관점 필요
● 데이터 무결성은 규제 대응의 핵심 요소
● 알람·이력·권한 관리 기능 필수
● IQ/OQ/PQ 검증 연계 가능 구조 요구

현대 클린룸에서는 차압, 온도, 습도를 개별적으로 관리하는 방식에서 벗어나, 통합 모니터링 시스템을 통해 환경 데이터를 중앙에서 수집·분석하는 구조가 일반화되고 있다. 이러한 시스템은 실시간 감시 기능뿐 아니라, 장기 데이터 저장, 이력 추적, 알람 기록 관리 기능을 포함함으로써 환경 관리의 객관성을 확보한다.

특히 규제 산업에서는 데이터 무결성이 시스템 적합성의 핵심 평가 기준이 된다. 사용자 접근 권한 관리, 변경 이력 기록, 데이터 위·변조 방지 기능은 단순 편의 기능이 아니라 필수 요구사항으로 간주된다. 또한 통합 모니터링 시스템은 클린룸 IQ/OQ/PQ 검증 단계에서 생성되는 데이터와 연계되어야 하며, 이를 통해 설계 의도, 운전 조건, 실제 성능이 일관되게 유지되고 있음을 입증할 수 있어야 한다.

6. 클린룸 차압·온도·습도 모니터링 시스템 사양 비교 체크리스트

● 환경 변수별 필수 성능 지표를 체계적으로 비교 가능
● 단순 가격 비교가 아닌 품질·규제 적합성 중심 평가
● 설계·운영·검증 단계에서 공통 활용 가능
● 장기 운영 안정성과 데이터 신뢰성 확보 목적

클린룸 환경 모니터링 시스템은 설치 이후 장기간 운영되며, 검증·감사·재검증 과정에서도 지속적으로 활용된다. 따라서 시스템 선택 단계에서는 단순한 기능 유무가 아니라, 측정 정확도, 안정성, 데이터 관리 구조, 규제 대응 가능성까지 종합적으로 검토해야 한다. 다음 체크리스트는 차압·온도·습도 모니터링 시스템을 항목별로 비교·평가하기 위한 기준을 제시한다.

6-1. 차압 모니터링 시스템 사양 체크 항목

● 측정 범위 및 최소 분해능
● 장기 드리프트 특성
● 응답 속도 및 안정성
● 알람 설정 유연성
● 설치 및 유지보수 용이성

차압 센서는 일반 산업용 계측기와 달리 저압 영역에서의 정밀도가 중요하다. 최소 측정 단위가 수 Pa 이하인지, 장기간 사용 시 기준점 이동이 발생하지 않는지가 핵심 평가 요소이다. 또한 출입문 개폐나 공조 부하 변화 시에도 과도한 노이즈 없이 안정적인 응답을 유지해야 한다. 알람 설정은 단일 임계값이 아니라, 경고·위험 단계로 구분 설정이 가능한지 확인해야 하며, 센서 교체 및 재교정 절차가 현장 여건에 적합한지도 검토 대상이다.

6-2. 온도 모니터링 시스템 사양 체크 항목

● 측정 정확도 및 반복성
● 측정 지점 확장성
● 센서 위치 제약 조건
● 응답 지연 시간
● 데이터 장기 저장 성능

온도 센서는 ±0.5℃ 수준의 정확도만으로는 충분하지 않은 경우가 많으며, 반복 측정 시 동일한 결과를 제공하는 안정성이 중요하다. 다점 측정이 필요한 클린룸 구조에서는 채널 확장 가능 여부와 센서 추가 시 시스템 부하가 증가하지 않는 구조인지 확인해야 한다. 또한 공조기 근처, 장비 인접 구역 등 다양한 설치 환경에서도 동일한 신뢰도를 유지할 수 있는지 검토가 필요하다. 장기 데이터 저장 기능은 계절 변화 및 설비 조건 변화 분석을 위해 필수 요소로 평가된다.

6-3. 습도 모니터링 시스템 사양 체크 항목

● 측정 정확도 및 감도 저하 특성
● 장기 안정성 및 교정 주기
● 온도 보정 기능 포함 여부
● 결로 환경 대응 능력
● 센서 교체 및 유지관리 편의성

습도 센서는 구조적으로 노화가 발생하기 쉬운 부품이므로, 장기 안정성과 교정 관리가 매우 중요하다. 측정 정확도뿐 아니라 사용 기간에 따른 감도 변화 특성이 명확히 제시되는지 확인해야 하며, 온도 변화에 따른 보정 기능이 포함되어 있는지도 평가 대상이다. 클린룸 내 일부 구역에서는 결로 가능성이 존재하므로, 센서 보호 구조와 오작동 방지 기능도 중요한 선택 기준이 된다.

6-4. 데이터 관리 및 시스템 아키텍처 체크 항목

● 중앙 모니터링 및 통합 관리 가능 여부
● 데이터 무결성 확보 기능
● 사용자 권한 및 접근 제어
● 알람 이력 및 이벤트 기록
● 외부 시스템 연동성(BMS/EMS)

환경 모니터링 시스템은 단일 센서 집합이 아니라 데이터 관리 시스템으로 평가되어야 한다. 중앙 서버에서 모든 환경 데이터를 통합 관리할 수 있는지, 데이터 수정·삭제 이력이 자동으로 기록되는지 여부는 규제 대응 측면에서 핵심 요소이다. 또한 사용자 권한에 따라 조회·설정·승인 권한을 구분할 수 있어야 하며, 알람 발생 시 이력 관리와 후속 조치 기록이 가능한 구조인지 확인해야 한다.
