클린룸 오염제어 - 온·습도 제어의 중요성

클린룸 내 온·습도 제어의 중요성 완전 가이드

클린룸은 공기 중 입자 농도만으로 정의되는 공간이 아니라, 온도와 습도가 정밀하게 제어되는 환경 제어 시스템이다. 온·습도는 작업자의 쾌적성 차원을 넘어, 입자 발생 메커니즘, 정전기 거동, 미생물 증식, 공정 장비의 안정성에 직접적인 영향을 미친다. 따라서 클린룸에서의 온·습도 제어는 부가적인 설계 요소가 아니라, 클린룸 오염제어 및 청정도 유지와 품질 확보를 위한 필수 조건으로 간주된다. 특히 반도체, 바이오·제약, 정밀 조립 산업에서는 온·습도 편차 자체가 공정 불량의 원인이 될 수 있다.

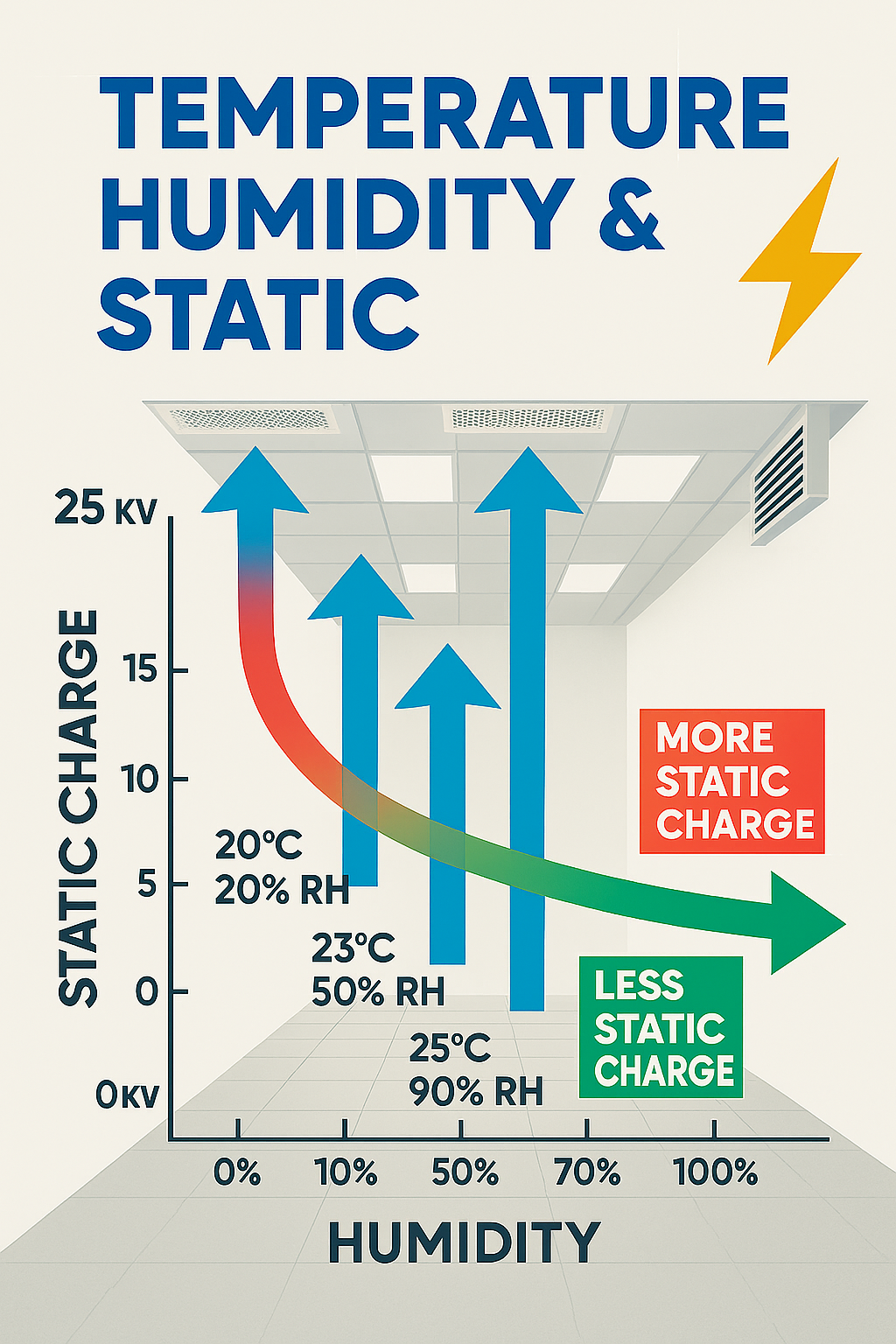

클린룸 오염제어 필요 인자로 온습도가 있으며 본 그림에서는 정전기 VS 온습도 관계를 그림으로 표시

1. 클린룸 온·습도의 기본 개념과 관리 목적

핵심 요약

• 온도와 습도는 클린룸 오염제어는 물론 청정도 안정성에 간접적 영향
• 공정 재현성과 품질 일관성 확보 목적
• HVAC 제어의 핵심 환경 변수

클린룸에서 온도는 주로 장비 발열 제어, 공정 조건 유지, 작업 환경 안정화를 위해 관리된다. 습도는 입자 부착 특성, 정전기 발생 가능성, 미생물 증식 조건과 밀접하게 연관되어 있다. 이 두 요소는 서로 독립적이지 않으며, 하나의 변동이 다른 요소에 연쇄적인 영향을 미친다.

온·습도 제어의 궁극적인 목적은 “쾌적한 작업 환경”이 아니라 “변동 없는 공정 환경”이다. 공정이 요구하는 환경 조건이 일정하게 유지될 때만 제품 특성의 재현성과 품질 신뢰성이 확보된다. 따라서 클린룸 온·습도 관리는 인체 기준이 아닌 공정 기준을 중심으로 설정된다.

2. 온도 제어가 클린룸 청정도에 미치는 영향

온도 영향 요약

• 장비 발열에 따른 기류 변화
• 공기 밀도 변화로 인한 압력 불안정
• 입자 재부유 가능성 증가

온도는 공기 밀도와 직접적으로 연관되며, 이는 클린룸 내 기류 패턴에 영향을 미친다. 특정 구역의 온도가 상승하면 공기가 팽창하고 상승 기류가 발생하여, 설계된 기류 흐름이 교란될 수 있다. 이러한 기류 변화는 바닥이나 장비 표면에 침적된 입자를 재부유시키는 원인이 된다.

또한 온도 편차는 차압 안정성에도 영향을 미친다. 동일한 풍량 조건에서도 온도 차이에 따라 실효 압력이 달라질 수 있으며, 이는 구역 간 공기 흐름 방향을 예기치 않게 변화시킬 수 있다. 따라서 클린룸 온도 제어는 단순한 냉난방 문제가 아니라, 공기역학적 안정성을 확보하기 위한 필수 조건이다.

3. 습도 제어와 입자·정전기·미생물의 상관관계

습도 관리 핵심

• 저습: 정전기 발생 위험 증가
• 고습: 미생물 증식 및 결로 위험
• 최적 범위 유지가 핵심 전략

습도는 클린룸 오염제어에서 매우 중요한 변수다. 습도가 지나치게 낮을 경우, 표면 전하 축적으로 인해 정전기가 쉽게 발생한다. 이는 입자를 끌어당기거나, 민감한 전자 부품에 손상을 유발할 수 있다. 반대로 습도가 높아지면 표면 결로와 미생물 성장 가능성이 증가한다.

특히 GMP 클린룸에서는 습도 관리 실패가 미생물 오염으로 직결될 수 있다. 수분은 미생물 생존과 증식의 핵심 요소이므로, 상대습도 관리 기준은 공정 위험도 평가에 기반해 설정된다. 일반적으로 클린룸에서는 40~60% RH 범위가 많이 적용되지만, 이는 공정 특성에 따라 달라질 수 있다.



습도 영향 비교 표
린룸 오염제어를 위해서 적정 습도 범위는 40~60% 이다.

습도 상태	주요 영향	오염 리스크
저습(<30%)	정전기 증가	입자 부착
적정(40~60%)	안정 상태	최소
고습(>65%)	결로·미생물	생물학적 오염

4. 클린룸 온·습도 설정 기준과 산업별 요구 조건

설정 기준 요약

• ISO/GMP 직접 규정은 제한적
• 공정 요구 조건이 기준
• 산업별 편차 큼

클린룸 관련 국제 표준에서는 온·습도에 대한 절대적인 수치를 강제하지는 않는다. ISO 14644는 주로 입자 농도에 초점을 두며, GMP는 공정 안정성 관점에서 온·습도 관리의 중요성을 강조한다. 따라서 실제 설정값은 산업 특성과 공정 요구 조건에 따라 결정된다.

반도체 공정에서는 공정 정밀도와 정전기 제어를 위해 온·습도 편차가 매우 엄격하게 관리된다. 반면 제약 산업에서는 미생물 관리 관점에서 습도 상한선이 중요한 관리 항목이 된다. 이러한 차이로 인해 동일한 ISO 등급의 클린룸이라도 온·습도 설정값은 크게 달라질 수 있다.



산업별 온·습도 관리 예시 표
클린룸 오염제어를 위해서 습도 범위는 40% 이하로 낮아졌서는 안되며,

60%를 넘길 때는 설비의 산화 문제가 발생되는 문제가 있기때문에 특별히 높여서 관리하지 않는다.

산업 분야	온도 범위	습도 범위
반도체	21~23℃	40~50%
제약	18~22℃	≤60%
디스플레이	22~24℃	45~55%

5. 온·습도 제어 실패 시 발생 문제와 관리 전략

문제 요약

• 습도 저하로 인한 정전기 발생 증가
• 입자 재부유 및 표면 오염 가속
• 공정 장비 및 제품 손상 위험 확대
• 청정도 및 공정 재현성 저하

클린룸의 온·습도 제어 실패는 단순한 작업 환경 불편을 넘어, 정전기(ESD) 발생 증가라는 중대한 오염 리스크로 직결된다. 특히 상대습도가 일정 수준 이하로 유지될 경우, 공기 및 표면의 전기 저항이 급격히 증가하면서 정전기 축적과 방전 가능성이 높아진다.

정전기는 인체, 장비 표면, 작업 자재에 축적되며, 방전 순간에 미세 입자를 공기 중으로 재비산시키거나 민감한 전자·바이오 공정을 손상시킬 수 있다. 이는 입자 수 증가, 제품 불량률 상승, 공정 안정성 저하로 이어진다.

온·습도와 정전기의 상관관계

상대습도는 정전기 발생을 억제하는 가장 기본적인 환경 변수다. 일반적으로 상대습도가 낮아질수록 공기 중 수분 분자가 감소하고, 이로 인해 전하 이동 경로가 줄어들어 정전기가 쉽게 축적된다. 반대로 적정 습도 범위를 유지하면 공기 및 표면의 표면저항이 감소하여 자연 방전이 촉진된다.

특히 반도체, 디스플레이, 정밀 전자 조립 공정에서는 온·습도 제어 실패 → 정전기 증가 → 파티클 재부유 → 공정 결함이라는 연쇄 메커니즘이 반복적으로 발생할 수 있다.

온·습도 제어 실패 시 주요 문제 유형

클린룸 오염제어를 위해서 온습도 문제는 정전기 축적 문제 유형과 관련이 깊다.

따라서 특별히 저습으로 현장을 관리할 때는 정전기 발생 크기가 높아 정전기 대전 여향성으로 이물에 대한 흡착이 문제가 된다.

문제 유형	온·습도 이상 조건	오염·공정 영향
정전기 축적	저습(≤30% RH)	ESD 손상, 입자 비산
입자 재부유	저습·과건조	청정도 등급 불안정
결로 발생	고습·온도 불균형	미생물 성장, 표면 오염
장비 오작동	급격한 온도 변화	센서 오차, 공정 편차
작업자 영향	극단 환경	작업 오류 증가

정전기까지 고려한 관리 전략

온·습도 제어 전략은 단순한 설정값 유지가 아니라, 정전기 억제 관점에서의 종합 오염제어 전략으로 접근해야 한다.

1. 적정 상대습도 범위 유지
   대부분의 클린룸에서는 40~60% RH 범위를 유지함으로써 정전기 발생을 효과적으로 억제할 수 있다. 공정 특성상 저습이 불가피한 경우에는 추가적인 정전기 관리 설비가 병행되어야 한다.
2. 온·습도 균일성 확보
   국부적인 저습 구간은 정전기 핫스팟을 형성할 수 있으므로, 공기 분포 균일성 확보가 중요하다.
3. 정전기 관리 설비와 연계
   이오나이저, 접지 시스템, 정전기 제어 바닥재 등은 온·습도 제어의 보조 수단으로 활용되며, 저습 환경에서 필수적으로 적용된다.
4. 모니터링 및 경보 시스템 구축
   온·습도 이탈과 동시에 정전기 리스크가 급증하므로, 실시간 감시 및 경보 체계가 필요하다.
5. 공정별 차등 제어 전략
   동일 클린룸 내에서도 공정별 요구 조건이 다르므로, 구역별 온·습도 설정과 정전기 관리 수준을 차등 적용해야 한다.

6. 클린룸 온·습도 제어의 종합 정리

클린룸 내 온·습도는 입자, 정전기, 미생물, 공정 안정성에 직간접적으로 영향을 미치는 핵심 환경 변수다. 적절한 온·습도 제어는 청정도 유지의 기반이자, 장기적인 품질 신뢰성 확보를 위한 필수 조건이다. 온·습도 관리 수준은 클린룸 운영 성숙도를 나타내는 지표로 평가되며, 체계적인 설계와 지속적인 관리가 병행될 때 그 효과가 극대화된다.

요약 정리

클린룸에서 온·습도 제어는 오염제어의 핵심 요소다.
온도가 안정되지 않으면 장비와 공정 조건이 흔들려 제품 수율이 떨어질 수 있으며, 열 변동은 공조 흐름을 변화시켜 입자 확산 패턴까지 바꾼다. 습도가 너무 낮으면 정전기가 발생하기 쉬워 작업자나 설비 표면에 입자가 달라붙고 공정물로 재비산될 위험이 커진다. 반대로 습도가 높아지면 응결과 표면 오염, 미생물 증식 가능성이 증가하며 바이오·식품 시설에서는 미생물 리스크가 특히 커진다.

적정 온·습도를 유지하면 입자 부상 및 정착 속도가 안정되고, 공조 시스템이 설계된 대로 작동하여 차압과 기류 방향이 일관된다. 이를 통해 작업자 쾌적성을 확보해 외부 오염 유입을 줄이고 SOP 준수를 높이는 간접 효과도 있다. 결국 온·습도 제어는 입자·미생물·정전기·응결 위험을 동시에 관리하는 수단으로, 클린룸 오염제어 체계의 기반 역할을 한다.



온·습도 제어 실패는 단순 환경 문제가 아니라, 정전기 증가를 매개로 한 복합 오염 문제로 확대된다. 따라서 클린룸의 온·습도 관리는 청정도 유지뿐 아니라 정전기 억제, 공정 안정성 확보를 동시에 달성하기 위한 핵심 요소로 인식되어야 한다.
