클린룸 오염제어 - 전기·정전기 관리 설비

1. 클린룸 오염제어에서 전기·정전기 관리의 위치

핵심 요약

• 전기적 요인은 입자 발생·재비산의 간접 원인
• 동전기와 정전기는 발생 메커니즘과 대책이 다름
• 오염제어 관점에서는 통합 관리 필요

클린룸에서 전기·정전기 관리는 일반적으로 안전 또는 설비 보호 관점에서만 인식되기 쉽지만, 실제로는 입자 발생과 확산에 직결되는 클린룸 오염제어 요소다. 전기적 불안정은 미세 방전, 설비 진동, 파티클 탈락을 유발할 수 있으며, 정전기는 입자의 흡착과 재비산을 가속한다. 따라서 클린룸 설계 단계에서 전기와 정전기를 구분하되, 오염제어 측면에서는 하나의 관리 체계로 통합해 접근해야 한다.

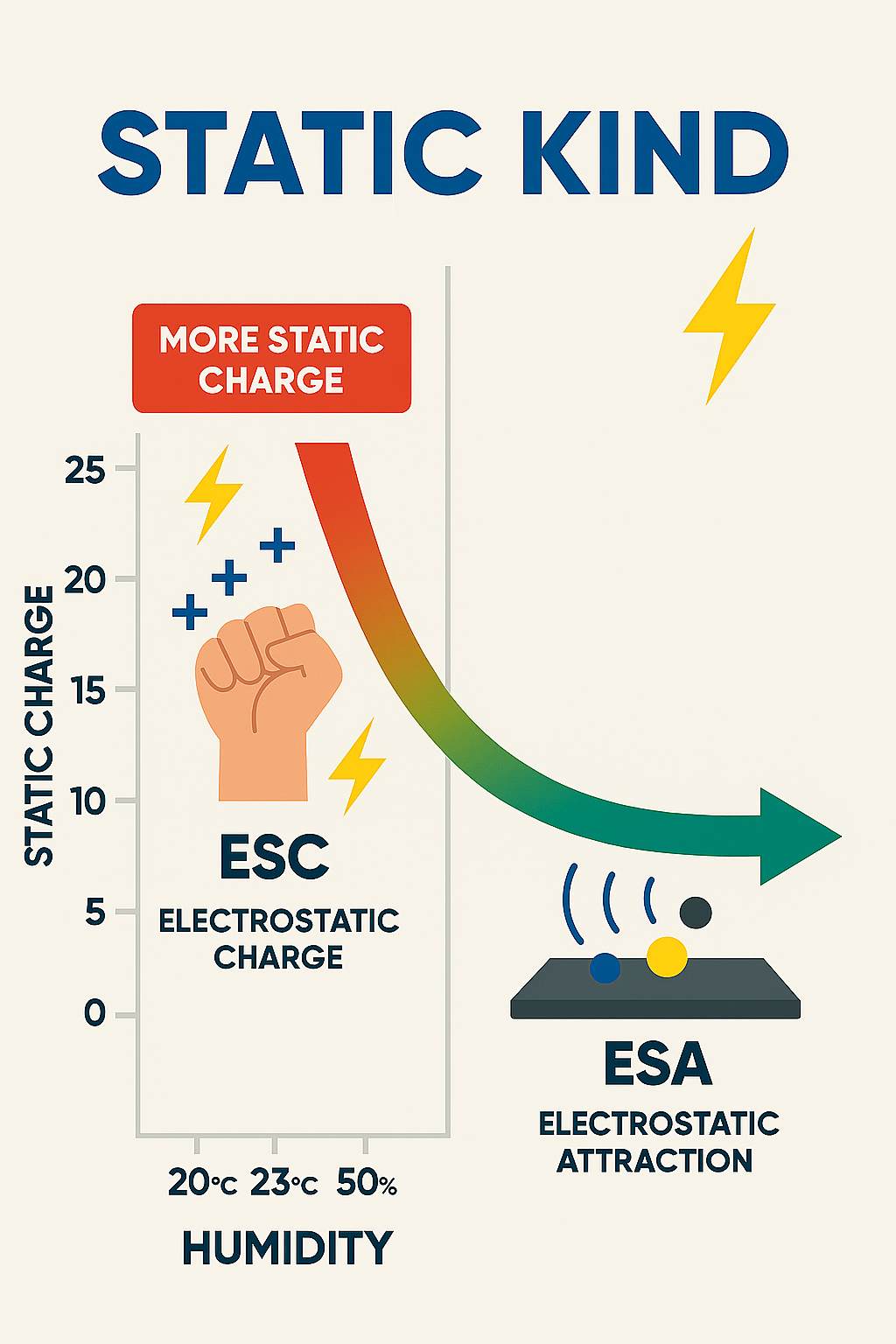

클린룸 오염제어를 위해서는 정전기 제어 또한 필수적이며 대표적인 클린룸 오염제어 인자로 정전기(ESC) 와 ESA를 인포그래픽 그림으로 표시

2. 동전기(Electrical Energy)의 특성과 오염제어 관점 관리

동전기의 정의와 발생 영역

동전기는 AC 또는 DC 전압이 인가된 상태에서 전류가 흐르는 의도된 전기 에너지를 의미하며, 클린룸 내에서는 공정 장비, FFU, 조명, 제어 시스템, 센서 회로 등 거의 모든 설비에서 사용된다. 이 전기 에너지는 정상 상태에서는 오염을 유발하지 않지만, 접지 불량, 절연 열화, 전위 불균형이 발생할 경우 미세 스파크나 국부 방전으로 이어질 수 있다.

동전기 오염 리스크

• 누설 전류에 의한 미세 방전
• 금속 접점부 열화로 인한 입자 발생
• 전기 노이즈에 따른 장비 오동작 및 진동
• 전위 차로 인한 정전기 유도 증가

이러한 문제는 단순 설비 고장을 넘어, 클린룸 내부의 클린룸 오염제어를 위한 미세 입자 증가와 청정도 변동으로 연결될 수 있다.

3. 동전기 관리의 핵심 대책: 접지(Grounding) 시스템

접지의 역할

접지는 동전기 관리의 가장 기본적인 대책으로, 전기 설비와 구조물 간 전위를 동일하게 유지하여 비정상적인 방전과 누설 전류를 제어하는 역할을 한다. 클린룸에서는 단순 안전 접지가 아닌, 클린룸 오염제어 관점의 체계적인 접지 설계가 요구된다.

클린룸 접지 설계 시 고려 사항

• 공정 장비 프레임의 공통 접지
• 전기 트레이·덕트·금속 구조물의 연속 접지
• 신호 접지와 동력 접지의 기능적 분리
• 접지 저항의 정기적 측정 및 유지관리

접지가 불완전할 경우, 이후에 설치되는 정전기 관리 설비의 효과 역시 제한적일 수밖에 없다.

4. 정전기(Electrostatic Charge)의 발생 메커니즘과 오염 영향

정전기의 발생 특성

정전기는 인체 이동, 자재 이송, 공기 흐름과 표면 마찰 등으로 인해 비의도적으로 발생한다. 특히 저습 환경에서는 공기 중 수분이 부족해 전하가 쉽게 축적되며, 방전 시 주변의 미세 입자를 강하게 끌어당기거나 재비산시킨다.

정전기가 클린룸 오염으로 이어지는 경로

• 입자의 표면 흡착 증가
• 방전 시 국부 파티클 발생
• 민감 공정(반도체·바이오) 손상
• 청정도 불안정 및 공정 재현성 저하

정전기는 단독 문제라기보다, 온·습도·공기 흐름·자재 특성과 결합된 복합 오염 요인으로 작용한다.

5. 정전기 관리 설비의 종류와 적용 범위 (X-ray 방식 포함)

정전기 관리 설비 개요

설비 유형	작동 원리	오염제어 특징
접지 시스템	전하 유도 방전	기본 인프라
도전성 자재	전하 분산	바닥·작업대
코로나 이오나이저	전극 방전 이온 생성	범용 적용
X-ray 이오나이저	방사선 이온화	초고청정

X-ray 방사선식 이오나이저의 보완 설명

X-ray 방식 이오나이저는 공기를 방사선으로 이온화하여 양·음이온을 생성하는 방식으로, 전극 방전이 없어 자체 파티클 발생이 극히 낮다는 장점이 있다. 이로 인해 ISO Class 1~3 수준의 초고청정 환경이나, 파티클 민감 공정에서 활용된다. 또한 습도 의존성이 낮아 저습 조건에서도 안정적인 정전기 중화 성능을 유지할 수 있다.

6. 동전기·정전기 통합 관리 전략

동전기와 정전기는 발생 원인은 다르지만, 클린룸 오염제어에서는 상호 연계된 관리 대상이다. 안정적인 접지 시스템은 정전기 방전 경로를 제공하며, 정전기 관리 설비는 전기 설비 주변의 오염 리스크를 완화한다.

통합 관리 핵심 포인트

• 전기 접지와 ESD 접지의 연계 설계
• 온·습도 제어와 정전기 설비 병행 적용
• 공정 중요도에 따른 이오나이저 방식 차등 적용
• 정기적인 전위·접지 상태 모니터링

7. 정전기(ESD)와 이물 흡착(ESA) 기반 오염 발생 메커니즘과 제어 전략

핵심 요약

정전기는 방전(ESD)과 흡착(ESA)이라는 두 가지 경로를 통해 클린룸 오염을 유발한다. ESD는 순간적인 입자 발생과 공정 손상을, ESA는 장기적인 이물 축적과 청정도 저하를 초래한다. 따라서 정전기 오염제어는 단순 방전 대책을 넘어, 환경·설비·자재·공정 전반을 포괄하는 클린룸 오염제어 통합 관리 전략으로 접근해야 한다.

• 정전기는 방전(ESD)과 흡착(ESA) 두 가지 오염 경로를 가짐
• ESD는 순간적 입자 발생, ESA는 지속적 오염 축적 유발
• 환경·자재·설비를 포함한 다층적 제어 필요

클린룸에서 정전기로 인한 오염은 단순히 방전(ESD, Electrostatic Discharge) 문제에 국한되지 않는다. 실제 오염제어 관점에서는 정전기 방전에 의한 순간 오염과 정전기 흡착(ESA, Electrostatic Attraction)에 의한 지속 오염이 동시에 발생하며, 후자의 영향이 장기적인 청정도 유지 측면에서 더 큰 문제로 작용하는 경우도 많다.

정전기 방전(ESD)에 의한 오염 발생 이유

ESD는 인체, 장비, 자재에 축적된 전하가 임계 전위를 초과할 때 순간적으로 방전되며 발생한다. 이 과정에서 국부적인 전기 스파크와 공기 이온화가 일어나고, 주변 표면의 미세 입자가 공기 중으로 재비산된다. 특히 저습 환경에서는 방전 에너지가 커져 파티클 발생량이 증가할 수 있다.

ESD 오염 특징

• 순간적이지만 강한 입자 방출
• 민감 공정 손상 가능성
• 청정도 변동성 증가

정전기 흡착(ESA)에 의한 이물 오염 발생 이유

ESA는 정전기가 축적된 표면이 공기 중 입자를 지속적으로 끌어당기는 현상을 의미한다. 방전이 일어나지 않더라도, 전하가 남아 있는 한 입자는 표면에 흡착되며 제거가 어려운 오염 상태를 형성한다. 이는 장비 외장, 웨이퍼 캐리어, 필름 자재, 작업자 가운 표면 등에서 빈번하게 발생한다.

ESA 오염 특징

• 장시간에 걸친 입자 축적
• 표면 세정 전까지 지속
• 국부 청정도 저하 유발

ESA는 외관상 즉각적인 문제로 인식되지 않아 관리가 소홀해지기 쉽지만, 공정 결함의 잠재 원인으로 작용하는 대표적인 정전기 기반 오염 메커니즘이다.

ESD·ESA 통합 오염제어 전략

정전기 기반 오염을 효과적으로 제어하기 위해서는 방전 억제와 흡착 저감이라는 두 가지 관점을 동시에 고려한 관리 전략이 필요하다.

관리 영역	주요 제어 방법	오염 제어 효과
환경 제어	적정 습도 유지(40~60% RH)	전하 축적 억제
설비 대책	접지 연속성 확보	ESD 방전 경로 제공
표면 관리	도전성·정전기 제어 자재 적용	ESA 감소
공기 관리	이오나이저 적용	표면 전하 중화
공정 관리	자재 이동·취급 표준화	반복 축적 방지

특히 고청정 클린룸에서는 기존 코로나 방식 이오나이저 외에도, 자체 파티클 발생이 없는 X-ray 방식 이오나이저를 적용함으로써 ESA와 ESD를 동시에 억제할 수 있다. 이는 초미세 공정에서 정전기와 오염을 함께 관리하는 효과적인 보완 수단으로 활용된다.



종합 정리

클린룸에서 전기적 요인은 설비 구동을 위한 동전기와, 환경·공정 조건에 의해 비의도적으로 발생하는 정전기로 구분된다. 동전기는 AC/DC 전압과 전기 회로를 통해 발생하며, 접지 시스템을 기반으로 안정적으로 제어되지 않을 경우 미세 방전, 전위 불균형, 설비 진동을 통해 입자 발생의 간접 원인이 될 수 있다. 따라서 동전기 관리는 안전 차원을 넘어 오염제어 관점에서 체계적으로 설계되어야 한다.

정전기는 방전(ESD)과 이물 흡착(ESA)이라는 두 가지 상이한 경로로 클린룸 오염을 유발한다. ESD는 순간적인 방전을 통해 국부적인 파티클 발생과 공정 손상을 초래하는 반면, ESA는 정전기가 축적된 표면이 공기 중 입자를 지속적으로 끌어당겨 장기적인 이물 오염을 형성한다. 이 두 현상은 저습 환경, 절연 자재 사용, 불균일한 접지 상태에서 더욱 빈번하게 발생한다.

효과적인 전기·정전기 오염제어를 위해서는 접지를 중심으로 한 동전기 관리, 온·습도 제어를 통한 정전기 발생 억제, 그리고 이오나이저를 활용한 표면 전하 중화가 유기적으로 결합되어야 한다. 특히 초고청정 환경에서는 자체 파티클 발생 가능성이 낮은 X-ray 방식 이오나이저가 ESD와 ESA를 동시에 완화하는 보완적 수단으로 활용될 수 있다.

결론적으로 클린룸의 전기·정전기 관리는 개별 설비의 문제로 분리해서 접근할 수 없으며, 환경·설비·자재·공정을 아우르는 통합 클린룸 오염제어 체계의 일부로 인식되어야 한다. 이러한 통합적 관리 전략은 청정도 안정성 확보뿐 아니라 공정 재현성 향상과 장기적인 설비 신뢰성 확보의 기반이 된다.

필자는 정전기 전문가로써 정전기가 클린룸 오염제어에 관리 파라메타의 큰 원인의 하나로 더 많은 영향성이 발현되는 것을 목격하였다. 정전기는 반도체 소자를 파괴하는 것도 하지만 클린룸에서는 오염제어를 위해서 반드시 제거해야 할 대상이다.
