1. 클린룸 배관·덕트 누설과 오염제어의 기본 개념

핵심 요약

• 배관·덕트는 보이지 않는 오염 유입 경로
• 누설은 청정도 붕괴의 구조적 원인
• 설계·시공·운영 전 단계 관리 필요

클린룸은 공기 중 입자 농도를 엄격하게 제어하는 공간이지만, 그 청정도는 단순히 필터 성능이나 공기 흐름만으로 유지되지 않는다. 배관과 덕트는 공기·가스·유체·에너지가 이동하는 경로이자, 동시에 클린룸 오염이 침투할 수 있는 잠재적 취약 지점이다. 이들 시스템에서 발생하는 누설은 외부 오염원을 클린룸 내부로 직접 유입시키거나, 내부 오염을 확산시키는 구조적 원인이 된다.

특히 배관·덕트는 대부분 천장 상부, 벽체 내부, 장비 하부 등 시각적 확인이 어려운 공간에 설치되기 때문에 누설이 발생하더라도 장기간 인지되지 않는 경우가 많다. 이러한 특성으로 인해 배관·덕트 누설은 클린룸 오염제어 중에서도 가장 발견이 늦고, 피해가 누적되는 형태의 문제로 분류된다.

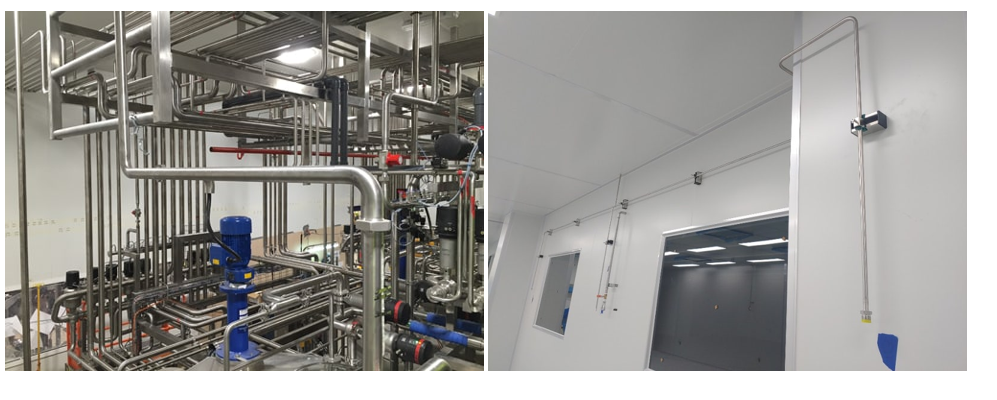

클린룸 오염제어 유틸리티 인프라 환경의 각종 배관 형상을 담은 그림

2. 배관 누설이 파티클·미생물 오염에 미치는 영향

키워드: 유체 누설 · 결로 · 미생물 증식

배관 누설 영향 요약

• 체류수 형성 → 미생물 번식
• 압력 변동 → 파티클 재비산
• 결로 → 습기 기반 오염 확대

클린룸 내 배관은 공정용 가스, 초순수(PW), 화학약품, 배수 등 다양한 유체를 이송한다. 이 과정에서 발생하는 미세 누설은 눈에 띄지 않더라도 주변 환경에 지속적인 영향을 미친다. 특히 액체 배관의 경우, 누설로 인한 체류수는 미생물 성장에 적합한 조건을 형성하며, 이는 바이오·제약 클린룸에서 심각한 오염 원인이 된다.

또한 배관 누설은 국부적인 압력 변화와 진동을 유발해, 배관 표면이나 인접 구조물에 부착된 입자를 재비산시키는 역할을 한다. 냉수나 냉각수 배관의 경우, 누설이나 단열 불량으로 인한 결로가 발생하면 수분 기반 오염이 확산되며, 이는 공기 중 파티클 농도 증가와 함께 장기적인 청정도 저하로 이어진다.

3. 덕트 누설과 공기 흐름 붕괴 메커니즘

키워드: 공조 누설 · 압력 손실 · 역류 오염

덕트 누설 영향 요약

• 설계 풍량 미달
• 차압 유지 실패
• 비청정 공기 역유입

덕트는 클린룸 공조 시스템의 핵심 요소로, 필터를 통과한 청정 공기를 설정된 패턴으로 공급하는 역할을 한다. 덕트 누설이 발생할 경우, 공급 풍량이 설계값에 도달하지 못하고, 청정 공기가 천장 상부나 비청정 공간으로 유실된다. 이는 결과적으로 작업 공간 내 청정도 유지 실패로 직결된다.

더 심각한 문제는 차압 붕괴다. 덕트 누설로 인해 특정 구역의 압력이 낮아지면, 인접한 비청정 구역의 공기가 역류하며 오염이 확산된다. 이러한 역류는 파티클뿐 아니라 휘발성 화학물질, 미생물까지 함께 유입시킬 수 있어, 클린룸의 오염제어 청정도 등급 자체를 무력화시키는 결과를 초래한다.

4. 배관·덕트 누설의 주요 발생 원인과 구조적 취약점

키워드: 시공 결함 · 접합부 · 유지관리 한계

누설 발생 원인 요약

• 플랜지·조인트 불량
• 진동·열팽창 미고려
• 접근 불가 구조

배관과 덕트 누설은 대부분 접합부에서 발생한다. 플랜지 체결 불량, 실링재 열화, 용접 품질 문제는 시간이 지남에 따라 누설로 이어질 가능성이 높다. 또한 장비 가동에 따른 진동이나 온도 변화로 인한 열팽창이 설계 단계에서 충분히 고려되지 않을 경우, 구조적 응력이 누적되어 누설이 발생한다.

클린룸 설비는 접근성이 제한적인 구조를 가지는 경우가 많아, 누설이 발생하더라도 즉각적인 보수가 어렵다. 이러한 구조적 특성은 소규모 누설을 장기간 방치하게 만들며, 그 결과 오염 문제가 점진적으로 확대된다.

5. 배관·덕트 누설 방지를 위한 설계·관리 전략

키워드: 누설 예방 · 검증 · 장기 안정성

관리 전략 요약

• 무이음 설계 지향
• 정기 누설 시험
• 청정도 모니터링 연계

배관·덕트 누설을 최소화하기 위해서는 설계 단계에서부터 접합부 수를 최소화하고, 가능한 한 직선화된 라우팅을 적용해야 한다. 덕트는 기밀 등급을 명확히 설정하고, 시공 후에는 누설 시험을 통해 성능을 검증해야 한다. 배관 역시 압력 시험과 함께 단열·결로 방지 설계를 병행해야 한다.

운영 단계에서는 차압, 풍량, 파티클 농도 모니터링 데이터를 연계 분석함으로써 누설 가능성을 조기에 감지할 수 있다. 이러한 관리 전략은 단기적인 문제 해결을 넘어, 클린룸의 장기적 청정도 안정성을 확보하는 핵심 요소로 작용한다.

배관·덕트 누설 유형별 오염 영향 정리 표

클린룸 오염제어 시 배관 가스 누설로 인하여 파티클 재비산은 클린룸 전체를 오염 시킴으로 발생 해서는 안되는 중요한 인프라

시설로써 시공 및 관리가 중요 하다.

구분	누설 유형	주요 오염	영향 결과
배관	액체 누설	미생물·결로	국부 오염
배관	가스 누설	파티클 재비산	공정 불안정
덕트	공기 누설	풍량 부족	청정도 저하
덕트	차압 붕괴	역류 오염	등급 실패

6. 클린룸 내 배관·덕트 누설 교훈

클린룸 배관·덕트 누설로 인한 구체적 현장 오염 누설로 인해 생긴 실제 오염 피해 위험을 보여주는 대표적 유형 사례가 있습니다. 이러한 사례는 설계·시공·운영의 중요성을 교훈적으로 설명합니다.

한 유명 사례는 클린룸 외부 급수 배관 누설로 인한 미생물 오염과 클린룸 가동 중단 사례입니다. 보험/리스크 관리 전문 자료에서 소개된 시나리오인데, 클린룸 외부의 생활용 수도관 누설로 바닥에 작은 물웅덩이가 생겼고, 그 물이 바닥으로 스며들면서 미생물 오염이 발생해 클린룸 청정도 기준을 충족할 수 없게 된 사례입니다. 결과적으로 해당 구역은 청정도 회복과 재밸리데이션을 위해 수개월 동안 생산이 중단되고 큰 계약 손실이 발생했으며, 장기간 생산 중단 및 신뢰도 저하를 초래했습니다.

이 사례가 주는 교훈은 다음과 같습니다.

• 배관·덕트 누설은 클린룸 내부뿐 아니라 외부에서 발생해도 오염을 유발할 수 있다. 미세한 물 누수는 표면 오염과 미생물 증식을 촉진해 청정도 기준을 깨뜨린다.
• 작은 누수도 클린룸 전체 가동을 멈추게 할 수 있다. 클린룸은 오염 기준을 벗어나면 부분 운영이 불가능하며, 재청정 및 재밸리데이션이 필요하다.
• 사후 복구에는 많은 시간과 비용, 수익 손실이 수반된다. 설비 오염 때마다 재인증·청소·교체가 필요하며, 그 동안 생산은 중단된다.

이처럼 HVAC 덕트나 배관 누설은 클린룸 오염제어 청정도 유지에 직결되는 위험이며, 사전 설계·시공·유지보수에서 누설 관리와 모니터링이 필수임을 명확히 보여줍니다.

일부 클린룸에서는 여름 장마철에  천정으로 부터 누수가 발생되어 클린룸 내 설비를 오염시켜 문제가 되기도 한다. 클린룸이 오래 되면 배관이 아닌 클린룸 천정에서도 누수가 발생 하기도 하기때문에 오래 될 수록 관리에 철저해야 한다.

종합 정리

클린룸 내 배관·덕트 누설은 눈에 보이지 않지만, 청정도 붕괴를 유발하는 가장 근본적인 오염 요인 중 하나다. 유체·공기 누설은 파티클, 미생물, 습기 오염을 동시에 촉발하며, 차압과 공기 흐름을 교란시킨다. 따라서 배관·덕트는 단순 설비가 아닌 클린룸 오염제어 관점에서 지속적으로 관리되어야 할 핵심 인프라로 인식되어야 한다. 체계적인 설계, 엄격한 시공 품질, 정기적인 검증이 병행될 때 클린룸의 청정도는 장기적으로 유지될 수 있다.
