클린룸 압력 손실 최소화를 위한 설비 설계

클린룸에서 압력 손실은 공조 효율 문제를 넘어 청정도 유지, 차압 안정성, 에너지 소비와 직접적으로 연결되는 핵심 설계 요소다. 압력 손실이 과도하게 발생하면 설계된 풍량을 확보할 수 없고, 이는 외부 오염 공기의 유입 가능성을 높여 클린룸 본래의 기능을 약화시킨다. 따라서 압력 손실 최소화는 단순한 운전 최적화가 아니라, 설계 단계에서부터 체계적으로 고려되어야 할 구조적 과제다.

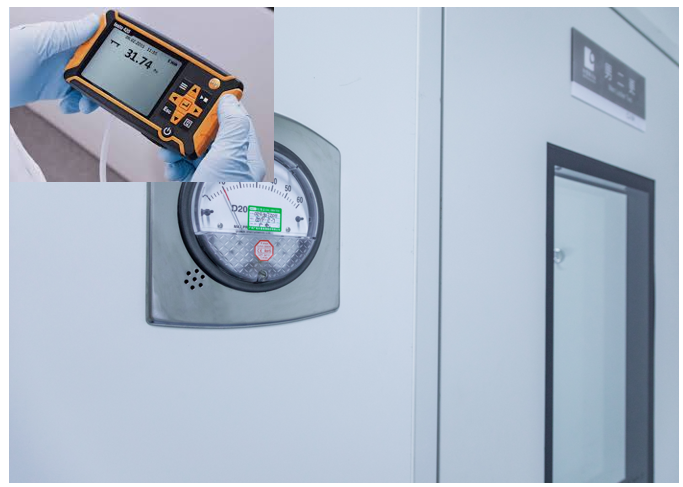

클린룸 오염제어 시 압력 손실은 공조 효율 문제를 청정도 유지, 차압 안정성, 에너지 소비와 직접적으로 연결되는 핵심 요소



1. 클린룸 압력 손실의 개념과 발생 메커니즘

요약

• 공기 흐름 저항에 따른 에너지 손실
• 덕트·필터·누설이 주요 원인
• 차압 불안정의 근본적 요인

압력 손실이란 공기가 공조 시스템을 따라 이동하는 과정에서 마찰, 형상 변화, 장애물 등에 의해 에너지가 감소하는 현상을 의미한다. 클린룸에서는 외부 대비 내부를 항상 양압으로 유지해야 하므로, 압력 손실이 증가할수록 이를 보상하기 위한 송풍 에너지가 추가로 요구된다.

압력 손실은 크게 마찰 손실과 국부 손실로 구분된다. 마찰 손실은 덕트 내부 표면과 공기 간 마찰에 의해 발생하며, 덕트 길이와 표면 거칠기에 비례한다. 국부 손실은 엘보, 분기, 댐퍼, 필터 등 공기 흐름이 급격히 변화하는 지점에서 발생한다. 클린룸은 일반 공조 대비 필터 단계가 많고 기밀 요구 수준이 높기 때문에, 설계 미흡 시 압력 손실이 누적되기 쉽다.

이러한 압력 손실이 누적되면 차압 제어가 불안정해지고, 특정 구역에서 역류나 외기 침투가 발생할 수 있다. 따라서 압력 손실은 단순 계산값이 아니라, 클린룸 오염제어는 물론 청정도 유지의 신뢰성을 좌우하는 설계 지표로 인식되어야 한다.

2. 덕트 설계에서의 압력 손실 최소화 전략

요약

• 직선 중심 덕트 배치
• 형상 변화 최소화
• 내부 표면 품질 관리

덕트 시스템은 클린룸 압력 손실의 가장 큰 비중을 차지하는 요소다. 덕트 길이가 길어질수록 마찰 손실은 증가하며, 불필요한 분기나 급격한 방향 전환은 국부 손실을 크게 만든다. 따라서 설계 초기 단계에서부터 공기 흐름을 단순화하고 직선화하는 것이 중요하다.

엘보는 가능한 한 곡률 반경이 큰 형상을 적용해야 하며, 급격한 90도 꺾임은 피하는 것이 바람직하다. 또한 덕트 단면 변화가 필요한 경우에는 점진적인 확장 또는 축소 구조를 적용해 난류 발생을 억제해야 한다. 플렉시블 덕트는 시공 편의성은 높지만 압력 손실 계수가 크기 때문에 최소화하는 것이 원칙이다.

덕트 내부 표면의 거칠기 역시 압력 손실에 영향을 미친다. 표면이 거칠수록 마찰 저항이 증가하므로, 클린룸용 덕트는 내부 마감 품질이 확보된 자재를 사용하는 것이 바람직하다. 이러한 덕트 설계 원칙은 동일한 송풍 조건에서도 더 안정적인 풍량과 차압을 확보하는 기반이 된다.

3. 필터·FFU 구성에 따른 압력 손실 관리

요약

• 필터 단계별 차압 고려
• 초기·운전 차압 동시 설계
• FFU 배치 밀도 최적화

클린룸 공조 시스템에서 필터는 클린룸 오염에 필요한 청정도 확보의 핵심 요소지만, 동시에 가장 큰 압력 손실을 유발하는 구성 요소이기도 하다. HEPA 또는 ULPA 필터는 미세 입자를 제거하는 대신 일정 수준 이상의 초기 차압을 동반하며, 사용 시간이 증가할수록 차압은 점진적으로 상승한다.

설계 시에는 초기 차압만을 기준으로 시스템을 구성해서는 안 되며, 필터 오염에 따른 최대 운전 차압을 고려한 정압 여유를 확보해야 한다. 이를 고려하지 않으면 운전 중 풍량 저하, FFU 과부하, 에너지 소비 증가로 이어질 수 있다.

FFU의 설치 밀도 또한 압력 손실과 직접적으로 연결된다. 과도하게 높은 밀도는 공기 흐름 간섭을 유발하고, 반대로 밀도가 낮을 경우 국부 풍속 증가로 추가 손실이 발생할 수 있다. 따라서 목표 청정도, 환기 횟수, 공간 형상을 종합적으로 고려한 FFU 배치 설계가 요구된다.

구성 요소	압력 손실 영향 요인	설계 고려 사항
프리필터	초기 손실 낮음	전처리 역할
HEPA/ULPA	초기·누적 손실 큼	정압 여유 확보
FFU	배치 밀도 영향	균일 풍량 설계

4. 누설 관리와 압력 손실의 구조적 연관성

요약

• 미세 누설도 압력 손실 유발
• 접합부 설계 중요
• 시공 품질과 직결

압력 손실은 덕트와 필터에서만 발생하는 것이 아니다. 클린룸 구조체의 미세한 누설 역시 시스템 압력 유지에 큰 영향을 미친다. 패널 접합부, 덕트 연결부, 배관·케이블 관통부에서 발생하는 누설은 국부적인 압력 저하를 일으키고, 차압 제어를 불안정하게 만든다.

특히 클린룸은 다수의 설비가 관통되는 구조이기 때문에, 설계 단계에서부터 누설 최소화를 고려한 디테일 설계가 필요하다. 무이음 구조 지향, 관통부 실링 강화, 기밀 테스트를 고려한 구조 설계가 요구된다. 시공 후에는 차압 시험과 누설 점검을 통해 설계 성능이 실제로 구현되었는지 확인해야 한다.

누설은 운전 중 육안으로 확인하기 어렵고, 시간이 지날수록 악화되는 특성을 가지므로 초기 설계·시공 품질이 압력 손실 관리의 핵심 요소가 된다.

5. 압력 손실 최소화를 위한 통합 설계 접근

요약

• 덕트·필터·누설 통합 고려
• 설계 단계 최적화 중요
• 운영 안정성 확보 목적

클린룸 압력 손실 최소화는 개별 설비 요소를 개선하는 것만으로는 충분하지 않다. 덕트 설계, 필터 구성, FFU 배치, 구조 기밀성이 하나의 시스템으로 통합 설계될 때 비로소 안정적인 차압 유지가 가능하다.

설계 단계에서 압력 손실을 충분히 예측하고 여유를 반영하면, 운전 중 발생하는 부하 변화에도 유연하게 대응할 수 있다. 이는 에너지 소비 절감뿐 아니라 청정도 변동을 억제하고, 장기적인 설비 신뢰성을 확보하는 데 기여한다.

결국 압력 손실 최소화 설계는 클린룸 오염제어는 물론 클린룸의 초기 성능을 유지하는 것을 넘어, 운영 전반의 안정성과 경제성을 동시에 확보하기 위한 핵심 전략이라 할 수 있다.

종합 정리

클린룸 압력 손실을 최소화하는 설비 설계의 핵심은 다음 한 문장으로 정리됩니다.

“공기가 흐르는 길을 최대한 짧고, 매끄럽고, 저항 없이 만드는 것.”

이를 이루기 위한 핵심 요소는 다음과 같습니다

필수 설계 원칙 (핵심 요약)

직관적·단순한 공조 흐름 설계

• 공조 경로를 짧고 단순하게 구성
• 불필요한 분기·우회를 줄여 손실 최소화

덕트 사이즈 최적화

• 유속이 너무 빠르면 마찰 손실과 난류 발생
• 일반적으로 8–12 m/s 이하 설계가 이상적

곡관과 피팅 최소화

• 엘보(90°), T분기, 축소구 등은 가장 큰 압력 손실 원인
• 가능한 곡관 최소화 및 45° 분기 활용

표면 거칠기 관리

• 덕트 내부 표면이 매끈할수록 공기 저항 감소
• 스파이럴 덕트/SMACNA 기준 품질 확보 중요

균압 장치 및 풍량 분배 설계

• 풍량 불균형 방지 → 특정 구간 압력 상승 방지
• 플레넘(Plenum), VAV, 벌크헤드 설계로 균일한 분배

적정 FFU/HEPA 필터 수량 & 배치

• 필터 면적이 커질수록 필터 1매당 통과 풍량↓ → 압력 손실↓
• 오염 전 필터차압 모니터링 및 프리필터 설치 필수

프리필터 단계 구성

• 막힘과 차압 상승을 선제적으로 방지
• G4 → F7 → H13/H14 3단 구성 많이 사용

설치 품질 확보

• 이음부 기밀 시공은 손실뿐 아니라 오염방지의 기본
• 누설은 실제 압력 손실 증가 + 팬 능력 손실로 직결

팬 용량과 제어 최적화

• 팬 용량을 과대하지도 과소하지도 않게 산정
• 인버터(VFD) 적용해 운영 중 균형 조정

압력 손실 설계의 진짜 핵심

설계 시 ‘이론적인 풍량’보다 ‘필터 장착 후 실제 시스템 차압’을 기준으로 계산해야 한다.

클린룸은 HEPA/ULPA가 존재하기 때문에
일반 HVAC보다 압력 손실 증가 여지가 크며
운전 단계에서 차압 상승을 흡수할 여유 설계가 필수입니다.

한 줄 결론

압력 손실 최소화 설계는 공기의 흐름을 직선화하고, 여유 면적을 확보하고, 필터 및 덕트 저항을 최소화하며, 시공·유지관리 품질까지 고려하는 설계 철학이 핵심입니다.



클린룸에서 압력 손실은 클린룸 오염제어 및 청정도 유지와 직결되는 구조적 문제이며, 덕트·필터·누설 관리가 유기적으로 연결된 설계 과제다. 설계 단계에서 압력 손실을 체계적으로 최소화할 경우 차압 안정성, 에너지 효율, 장기 운전 신뢰성을 동시에 확보할 수 있다. 이러한 접근은 고성능 클린룸 설계의 필수 조건이다.
