클린룸 오염제어 - FFU(팬필터유닛)의 구조와 유지관리 방법

클린룸 오염제어에 사용되는 FFU(팬필터유닛)의 구조와 유지관리 방법 완전 가이드

클린룸 오염제어 사용되는 FFU(Fan Filter Unit)는 클린룸 내부에 직접 설치되어 고청정 공기를 공급하는 말단 공조 장치로, 클린룸 청정도 형성의 핵심 요소로 분류된다. 중앙 공조 방식(AHU)이 공기를 “공급”하는 역할에 집중한다면, FFU는 공기를 “정제하고 분배하여 유지”하는 기능까지 담당한다. 특히 반도체, 바이오·제약, 정밀 제조 산업에서는 FFU의 구조적 완성도와 유지관리 수준이 곧 클린룸 성능의 한계를 결정한다.

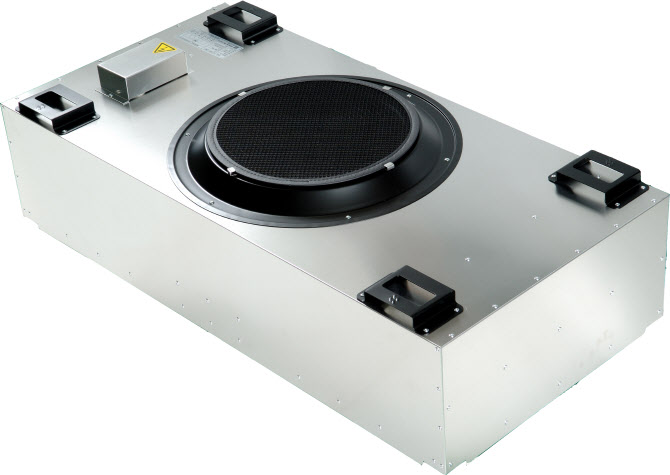

클린룸 오염제어 사용되는 FFU 장치의 외관 모습

1. FFU 정의와 클린룸 공조 시스템 내 역할

핵심 요약

• FFU는 팬 + HEPA/ULPA 필터 일체형 장치
• 클린룸 청정도를 “유지”가 아닌 “형성”
• 개별 제어가 가능해 공정 유연성 확보

FFU는 팬과 고성능 필터를 하나의 모듈로 구성한 장치로, 상부 플리넘 공간의 공기를 흡입해 여과 후 작업 공간으로 직접 공급한다. 이 방식은 공조 말단에서 최종 청정도를 확보하는 구조로, 클린룸 오염제어를 위해서 내부 오염원을 즉각적으로 제어할 수 있다는 장점이 있다.

중앙집중식 AHU 시스템과 비교하면 FFU는 공간별·라인별 제어가 가능해 공정 변경이나 장비 증설 시 유연성이 높다. 이러한 특성으로 인해 최신 클린룸 설계에서는 FFU 기반 공조 시스템이 표준적인 선택으로 자리 잡고 있다.

2. FFU 기본 구조와 주요 구성 요소

구조 구성 요약

• 팬 모듈(AC / EC Fan)
• 필터 모듈(HEPA 또는 ULPA)
• 하우징 및 씰 구조
• 전원·제어 유닛

FFU의 팬 모듈은 풍량을 발생시키는 핵심 부품으로, 전통적인 AC 팬과 고효율 EC 팬으로 구분된다. 최근에는 에너지 효율과 정밀 제어가 가능한 EC 팬 적용이 확대되고 있다. 필터 모듈에는 공정 요구 수준에 따라 HEPA 또는 ULPA 필터가 장착되며, 이는 FFU 성능의 최종 결정 요소로 작용한다.

하우징은 비발진 알루미늄 또는 분체도장 강판이 사용되며, 필터와 하우징 사이에는 누설을 방지하기 위한 씰 구조가 적용된다. 이 씰 구조의 완성도는 필터 성능만큼 중요하며, 미세 누설은 국부 청정도 저하의 직접적인 원인이 된다.

FFU 구성 요소별 기능 정리 표

클린룸 오염제어 FFU 관리는 필수적이며, 방치 시 클린룸 내 오염 및 청정도 클라스가 나빠진다.

구성 요소	주요 역할	관리 중요도
팬 모듈	풍량 생성	매우 높음
필터 모듈	입자 제거	매우 높음
하우징	구조 안정성	중간
씰 구조	누설 방지	매우 높음
제어부	풍량 제어	높음

3. FFU 공기 흐름 원리와 배치 설계 개념

기류 설계 요약

• 수직 하향식(Unidirectional Flow) 기본
• FFU 배치 밀도가 청정도 결정
• 국부 풍량 불균형 최소화 필요

FFU는 일반적으로 수직 하향식 기류를 형성하도록 설계된다. 이는 작업 구역에서 발생한 입자를 빠르게 하부로 제거해 오염 재순환을 방지하기 위한 방식이다. 이때 FFU의 성능은 개별 장치의 풍량뿐 아니라 천장 전체의 배치 밀도와 균일성에 의해 좌우된다.

FFU 간 풍량 편차가 발생하면 공기 정체 구간이 형성되고, 해당 영역은 입자 축적의 주요 지점이 된다. 따라서 설계 단계에서는 클린룸 오염제어를 위해서는 FFU 수량뿐 아니라 천장 개구율, 리턴 경로, 장비 배치까지 함께 고려해야 한다.

4. FFU 유지관리 핵심 항목과 관리 기준

유지관리 핵심 체크리스트

• 필터 차압 변화 추적
• 팬 소음·진동 모니터링
• 풍량 및 회전수 편차 확인
• 제어 신호 이상 점검

클린룸 오염제어를 위해서는 FFU 유지관리의 핵심은 필터 차압 관리다. 필터 오염이 진행되면 차압이 상승하고 풍량이 감소하며, 이는 청정도 저하와 에너지 소비 증가로 이어진다. 따라서 시간 기준 교체가 아닌 차압 데이터 기반 교체가 표준적인 관리 방식으로 권장된다.

팬 모터의 진동이나 소음 증가는 베어링 마모나 불균형의 신호일 수 있으며, 이를 방치할 경우 갑작스러운 성능 저하로 이어질 수 있다. 또한 제어부 이상으로 특정 FFU만 풍량이 저하되면 전체 기류 균형이 무너질 수 있으므로 중앙 모니터링 체계가 중요하다.

5. FFU 운영 중 발생하는 문제와 오염 리스크

주요 문제 유형 요약

• 풍량 불균형 발생
• 필터 누설 및 씰 손상
• 진동·소음 증가
• 에너지 소비 상승

FFU 운영 중 가장 흔한 문제는 풍량 불균형이다. 이는 필터 오염 정도 차이, 팬 성능 편차, 제어 오류 등 복합적인 원인에서 발생한다. 이러한 문제가 지속되면 국부 청정도 저하가 발생하고, 공정 품질의 변동성이 증가한다.

특히 GMP 환경에서는 FFU 성능 저하나 필터 누설이 규제 부적합으로 직결될 수 있다. 따라서 FFU 문제는 단순 설비 이슈가 아니라 품질 리스크 관점에서 관리되어야 하며, 예방 중심의 유지관리 체계 구축이 필수적이다.

6. FFU 구조와 유지관리 항목 종합 정리 표

 클린룸 오염제어의 핵심 장치인 FFU 장치의 구조와 유지관리 항목 종합 정리표

구분	관리	포인트 미관리 시 영향
필터 차압	교체 시점 판단	청정도 저하
팬 상태	진동·소음	풍량 불균형
씰 구조	누설 방지	국부 오염
제어 시스템	동기화 유지	기류 붕괴
점검 주기	데이터 기반	성능 예측 불가

7. 클린룸 FFU(Fan Filter Unit) 설치 시 주의해야 할 핵심 사항 정리

아래는 클린룸 오염제어를 위한 FFU(Fan Filter Unit) 설치 시 주의해야 할 핵심 사항 정리입니다.
반도체, 디스플레이, 제약 GMP 모두 공통 적용

• 기류 균일성 + 압력 밸런스 + 유지보수성이 설계 핵심
• FFU 배치는 공정 조건·열부하·동선·Return 위치까지 같이 고려
• 설치 이후 Balancing과 실측 확인이 설치만큼 중요

1) 청정도 및 기류 목표 반영

• 필요한 Class와 공조 요구 ACH에 맞춰 FFU 수량 및 배치 계산
• LAF(층류) 요구 작업대는 균일한 풍속 확보(0.3~0.45 m/s 일반 기준)

2) 균일한 Airflow 확보

• 그리드형 배치 + Edge 효과 보완
• 가장자리 구간 풍속 저하 및 Dead zone 발생 방지
• Return 위치(바닥/벽)와 연계해 기류 단락(Short-circuit) 방지

3) 압력 관리 및 Fan 속도 제어

• FFU 개별 속도 편차를 조정해 클린룸 내부 압력 안정
• 외부 공조 FAN + FFU 간 밸런싱 필수
• 차압 유지 기준을 먼저 정의(예: +10~15 Pa)

4) Noise & Vibration 고려

• FFU는 팬 기반이므로 소음·진동 발생 가능
• 작업자 환경 기준 및 민감 장비 진동 영향 검토
• Anti-vibration 설계 또는 방진패드 적용

5) 유지보수 접근성

• FFU는 필터 교체가 주기적으로 필요
• 설치 시 상부 공간, 모듈 탈거 가능성 확보
• 천장 구조물과 간섭 없이 상부 진입 통로 확보

6) 장비 레이아웃과 간섭 고려

• 생산 장비의 열부하 및 공기방향 산란을 고려해 위치 선정
• 뜨거운 장비 상부 바로 위 FFU 설치 시 기류 왜곡 주의

7) 전력 및 통신 배선 계획

• FFU 개별 전력 요구량 및 패널 부하 확인
• 중앙 제어/모니터링 시스템 연동 여부 사전 결정
• 전원·제어선 케이블 정리 영역 확보

8) Filter 등급 및 팬 성능 확인

• HEPA vs ULPA 선택은 청정도 요구 기반으로
• 필터 저항 상승에 대비해 풍량 여유(20–30%) 설계
• 운전 중 속도 회복 가능(VFD, 3-step, ECM 등)

9) Room Pressure Cascade와 연계

• FFU만으로 청정부압을 유지할지,
• 별도 AHU 급기로 백업할지 구조 정의 필요
• 인접 구역과 차압 해소 Path(Undercut, Transfer Grille) 확보

10) Validation 및 균일도 측정 계획

• 설치 후 풍속 측정, MAP 작성, 조정 필수
• ISO 14644 기반 Particle Test를 통한 성능 검증
• 운영 중 모니터링 포인트 선정

8. FFU 구조와 유지관리 방법 결론

FFU는 클린룸 공조 시스템의 말단이자 클린룸 오염제어를 위해서는 핵심 설비로, 구조적 이해와 체계적인 유지관리가 동시에 요구된다. FFU의 성능은 개별 장비의 품질뿐 아니라 전체 시스템의 균형과 관리 수준에 의해 결정된다. 설계 단계에서의 적절한 구성과 운영 단계에서의 데이터 기반 유지관리는 클린룸 청정도 안정성과 장기 운영 효율을 확보하는 핵심 요소다.



소자의 의견을 보태면 클린룸 오염제어시 FFU 는 설비 동작 파라메터를 EES 시스템에 연결하여 모니터링이 될 수 있도록 해야 하는 것이 중요하다.

FFU를 외부에서 보면 동작여부를 제대로 확인할 수 없기때문에 기류 AIR 가 정상적으로 나오는지를 파라메터로 선정하여 시스템에 연동하여 관리할 수 있어야만 제대로 된 유지관리가 될 수 있다라고 제언 드린다.
