클린룸 오염제어 HVAC 시스템이 클린룸 청정도에 미치는 영향 완전 분석

HVAC(Heating, Ventilation, and Air Conditioning) 시스템은 클린룸 청정도를 형성하고 클린룸 오염제어를 유지하는 가장 핵심적인 인프라다. 클린룸의 청정도 등급은 단순히 필터 성능이나 공간 밀폐성만으로 결정되지 않으며, 공기 공급·회수·순환·압력 제어를 포함하는 HVAC 시스템 전체의 설계 완성도에 의해 좌우된다. 특히 반도체, 바이오·제약, 정밀 제조 산업에서는 HVAC 설계 오류가 곧 청정도 붕괴와 공정 실패로 직결되므로, 시스템적 관점에서의 이해가 필수적이다.

클린룸에서 HVAC 시스템이 중요한 이유

클린룸 오염제어 요구 및  청정도를 유지하기 위해 입자와 미생물을 지속적으로 제어하는 핵심 역할을 한다. 온도와 습도를 안정적으로 유지해 제품 특성과 공정에 적합한 환경을 제공하고, 민감한 장비의 성능을 보장한다. 공간 내 압력 차이를 조절해 외부 오염이 유입되지 않도록 보호하며 구역 간 오염 흐름도 제어한다. 사람과 장비에서 발생하는 열·입자·가스를 신속하게 제거해 공정 품질을 안정시킨다. 최종적으로 공정 신뢰성, 제품 수율, 규제 준수를 결정짓는 필수 인프라이기 때문에 클린룸 운영의 중심 시스템으로 여겨진다.

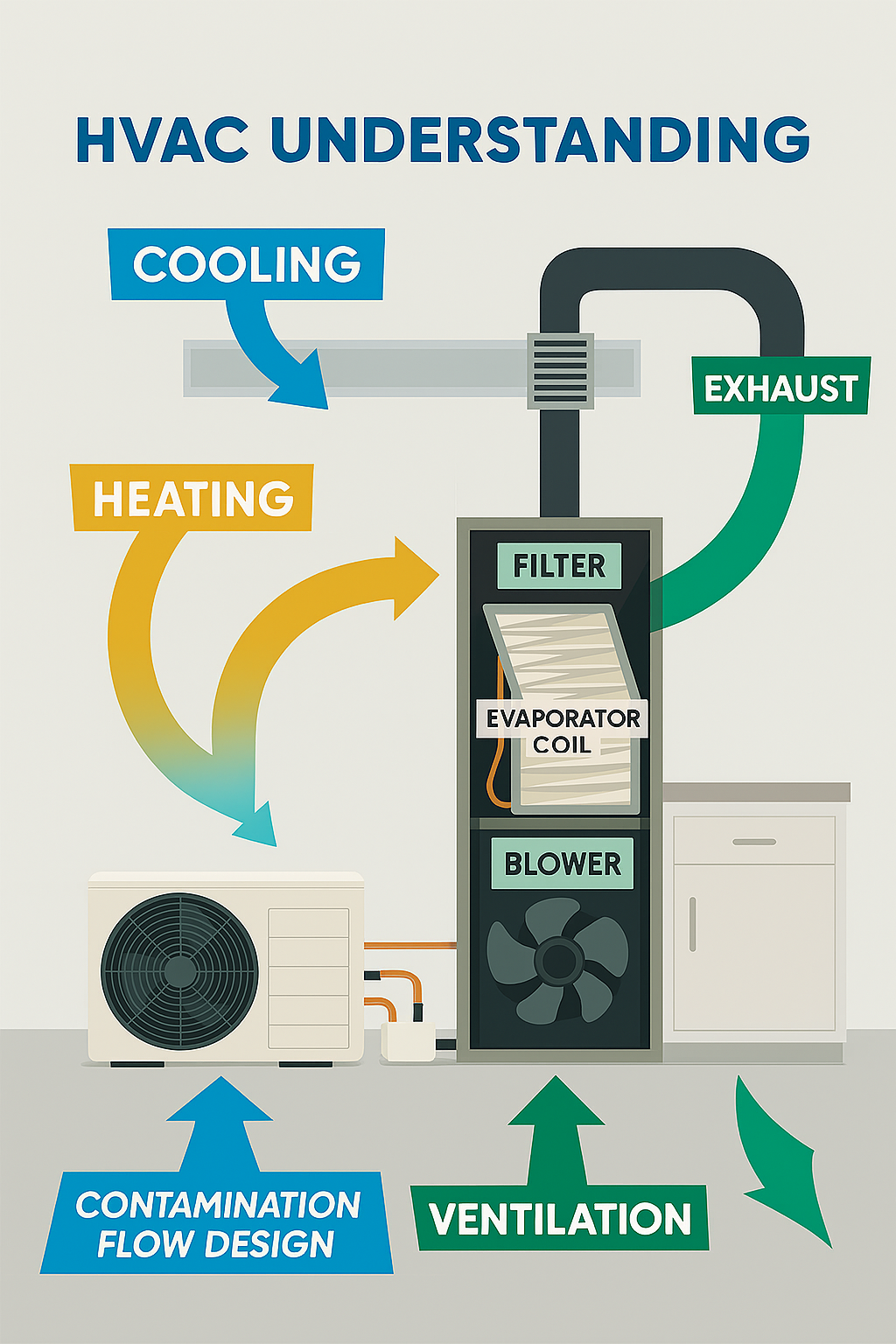

HVAC(Heating, Ventilation, and Air Conditioning) 시스템 이해 인포그래픽 그림

1. HVAC 시스템 정의와 클린룸 공조의 기본 역할

핵심 요약

• HVAC는 공기 공급·회수·순환의 총체적 시스템
• 클린룸 청정도를 “보조”가 아닌 “결정”
• 온도·습도·입자·차압을 동시에 제어

HVAC 시스템은 단순한 냉난방 설비가 아니라, 클린룸 내부 공기 상태를 종합적으로 제어하는 클린룸 오염제어의 핵심 시스템이다. 클린룸 환경에서 HVAC는 공기 중 입자 제거, 오염물 희석, 기류 형성, 차압 유지라는 복합적인 역할을 수행한다. 이 중 어느 하나라도 설계가 미흡할 경우 목표 청정도 등급을 안정적으로 유지하기 어렵다.

특히 클린룸 HVAC는 일반 건축 HVAC와 달리, 높은 공기 교환율(Air Change Rate)과 정밀한 기류 제어를 요구한다. 이는 내부에서 발생하는 오염원을 신속히 제거하고 외부 오염 유입을 차단하기 위한 구조적 요구사항이다. 따라서 HVAC는 클린룸 설계의 부속 설비가 아니라, 청정도 설계의 중심 요소로 인식되어야 한다.

2. HVAC 공기 공급 방식과 청정도 형성 메커니즘

공기 공급 방식 요약

• 상부 공급–하부 회수 구조
• Unidirectional / Non-unidirectional 기류
• 풍량 균일성이 핵심 성능 지표

HVAC 시스템에서 공기 공급 방식은 클린룸 청정도 형성의 클린룸 오염제어 출발점이다. 일반적으로 클린룸은 상부에서 청정 공기를 공급하고 하부 또는 측면에서 회수하는 구조를 사용한다. 이러한 흐름은 중력 방향과 일치해 입자 제거 효율을 높인다.

Unidirectional Flow는 일정 방향으로 균일한 기류를 형성해 고청정 환경에 적합하며, Non-unidirectional Flow는 난류를 활용해 중·저청정 환경에 적용된다. HVAC 시스템은 이러한 기류 형태를 안정적으로 구현할 수 있도록 덕트 설계, 풍량 분배, 압력 손실 계산이 정밀하게 이루어져야 한다. 공급 풍량의 미세한 불균형은 국부 정체 구간을 형성해 입자 축적의 원인이 된다.

3. HVAC 차압·환기 설계와 클린룸 오염 유입 제어

차압·환기 핵심 포인트

• 청정 구역 → 비청정 구역 방향 차압 유지
• 과압 설계가 기본 원칙
• 환기량 부족은 오염 재순환 유발

클린룸 HVAC 설계에서 차압 제어는 외부 오염 유입을 차단하는 가장 직접적인 수단이다. 일반적으로 청정도가 높은 구역이 낮은 구역보다 높은 압력을 유지하도록 설계하며, 이를 통해 공기 흐름 방향을 제어한다. HVAC 시스템은 이 차압을 지속적으로 유지할 수 있도록 풍량 밸런스를 정밀하게 제어해야 한다.

환기 설계 또한 중요하다. 환기량이 부족할 경우 내부에서 발생한 오염물이 희석되지 못하고 재순환되며, 이는 청정도 저하로 이어진다. 반대로 과도한 환기는 에너지 소비 증가와 기류 불안정을 초래할 수 있다. 따라서 HVAC 설계는 차압과 환기량의 균형을 기반으로 이루어져야 한다.

4. HVAC 시스템 구성 요소별 청정도 영향

구성 요소별 영향 요약

• AHU: 공기 품질의 출발점
• 덕트: 오염 전파 경로
• 필터: 최종 입자 제거 장치
• 제어 시스템: 안정성 확보 장치

HVAC 시스템은 AHU, 덕트, 필터, 제어 시스템으로 구성된다. AHU는 외기와 환기를 처리하는 시작 지점으로, 이 단계에서의 클린룸 오염제어 관리는 전체 시스템 성능에 직접적인 영향을 미친다. 덕트 내부의 오염이나 결로는 입자 발생의 원인이 되며, 설계 및 시공 품질이 중요하다.

필터는 HVAC 시스템에서 입자 제거의 핵심 요소로, 전단 필터부터 말단 HEPA/ULPA 필터까지 단계적으로 구성된다. 제어 시스템은 온도·습도·풍량·차압을 실시간으로 관리해 시스템 안정성을 유지한다.



HVAC 구성 요소별 청정도 영향 표
클린룸 오염제어 인프라 총칭 HVAC 는 청정도 영향에 지배적인 역활을 한다.

구성 요소	주요 역활	청정도 영향
AHU	공기 처리	오염 유입 여부 결정
덕트	공기 전달	2차 오염 가능
필터	입자 제거	청정도 직접 결정
제어 시스템	조건 유지	안정성 확보

5. HVAC 설계·운영 실패가 청정도에 미치는 영향

실패 사례 요약

• 풍량 불균형으로 국부 오염 발생
• 차압 붕괴로 외부 오염 유입
• 덕트 오염으로 2차 입자 발생
• 제어 오류로 환경 변동성 증가

HVAC 시스템의 설계 또는 운영 실패는 즉각적으로 클린룸 청정도 저하로 이어진다. 풍량 불균형은 특정 구역에 입자를 체류시키고, 차압 붕괴는 클린룸 외부 오염을 실내로 유입시킨다. 또한 덕트 내부 오염이나 결로는 장기적인 입자 발생원으로 작용한다.

이러한 문제는 대부분 초기 설계 단계에서의 검토 부족이나 운영 중 유지관리 미흡에서 발생한다. 따라서 HVAC 시스템은 설계·시공·운영 전 단계에서 청정도 관점의 일관된 관리가 요구된다.

6. HVAC 시스템과 클린룸 청정도의 종합 정리

HVAC 시스템은 클린룸 청정도를 결정하는 가장 근본적인 요소로, 필터 성능이나 구조적 밀폐성보다 상위 개념의 설계 대상이다. 공기 공급 방식, 차압 제어, 환기 설계, 구성 요소 품질이 유기적으로 결합될 때 안정적인 클린룸 오염제어와 청정도 유지가 가능하다. 클린룸에서 HVAC는 선택 요소가 아니라, 청정도 자체를 정의하는 핵심 시스템으로 이해되어야 한다.
